一、产品特点
MVP系列真空泵是油封式直联高速双级旋片泵，具有创新型设计、精良的制造，可满足客户各种需求。本手册提供MVP系列真空泵的安装、运行及维护保养。为了安全，真空泵安装后、启动前，请仔细阅读本手册，并按照本手册的指定方法操作真空泵。
MVP系列真空泵是真空应用领域中最基本的真空获得设备之一，广泛应用于科研、教学、电子工业及半导体工业、彩色显像管排气台、真空冷冻干燥、分析仪器、电光源生产、真空炉等需要真空环境的各种应用领域。
MVP系列真空泵可以单独使用，也可以作为分子泵、扩散泵、罗茨泵等真空泵的前级泵使用。
MVP系列真空泵不适合抽除含粉尘、腐蚀性、爆炸性的气体，不能用于气体压缩或者液体输送。
MVP系列真空泵具有极限真空度高、噪音低、不漏油、不喷油等特点。真空泵设计了防返油阀系统、压力油循环系统、气镇阀控制系统等，性能先进、质量可靠。
二、技术参数
技术参数 | 单位 | MVP6 | MVP12 | MVP24 | MVP36 | MVP60 | MVP90 |
抽速 | 50Hz | m3/h | 5 | 10 | 20 | 30 | 50 | 75 |
L/S | 1.4 | 2.8 | 5.6 | 8.3 | 13.9 | 20.8 |
60Hz | m3/h | 6 | 12 | 24 | 36 | 60 | 90 |
L/S | 1.7 | 3.3 | 6.7 | 10 | 16.7 | 25 |
极限真空度 | 气镇阀关闭 | Pa | 6.65x10-2 |
气镇阀 I | 5x10-1 |
气镇阀 II | 6.65 |
水蒸汽允许压强 | Pa | 5320 | 5320 | 3325 | 3325 | 5320 | 5320 |
注油量 | L | 1.1 | 1.2 | 2.0 | 2.3 | 4.5 | 6.5 |
进气口/排气口 | DN | 25KF | 40KF |
电机功率 | kW | 0.4 | 0.75 | 1.5 | 2.2 |
转速 | 50Hz/60Hz | R.P.M | 1450/1750 |
噪音（关气镇） | dB | 50 | 50 | 52 | 52 | 56 | 56 |
重量 | kg | 21 | 22.5 | 38 | 41 | 68 | 84 |
三、外形尺寸

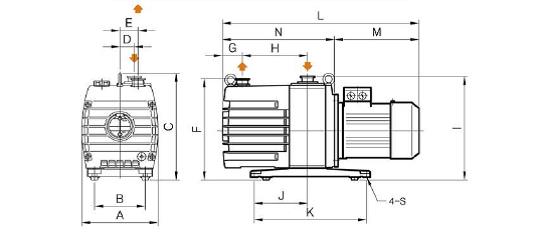

MVP6, MVP12,MVP24, MVP36 外形尺寸
(单位: mm)
型号 | A | B | C | D | E | F | G | H | I | J | K | N | S | M | L |
MVP6 | 170 | 120 | 261 | 24 | 40 | 247 | 45 | 130 | 253 | 94 | 240 | 244 | Ø9 | 210 | 454 |
MVP12 | 170 | 120 | 261 | 24 | 40 | 247 | 45 | 155 | 253 | 94 | 240 | 269 | Ø9 | 210 | 479 |
MVP24 | 210 | 140 | 297 | 40 | 50 | 282 | 55 | 180 | 288 | 147 | 310 | 309 | Ø12 | 234 | 543 |
MVP36 | 210 | 140 | 297 | 40 | 50 | 282 | 58 | 210 | 288 | 147 | 310 | 242 | Ø12 | 234 | 576 |

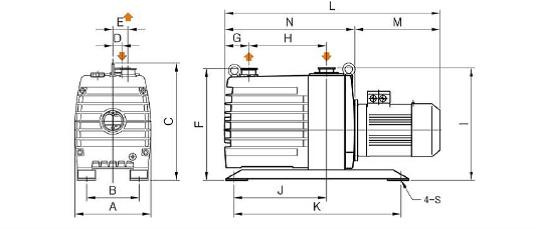

MVP60, MVP90 外形尺寸
(单位:mm)
型号 | A | B | C | D | E | F | G | H | I | J | K | N | S | M | L |
MVP60 | 250 | 185 | 387 | 30 | 50 | 368 | 80 | 255 | 370 | 305 | 550 | 428 | Ø14 | 281 | 709 |
MVP90 | 280 | 185 | 441 | 30 | 50 | 412 | 85 | 295 | 415 | 355 | 600 | 479 | Ø14 | 312 | 791 |

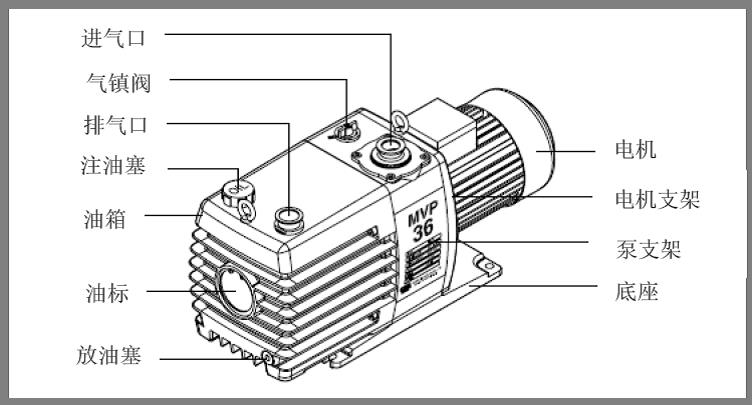

四、产品外观
MVP6, MVP12,MVP24, MVP36, MVP60, MVP90外观

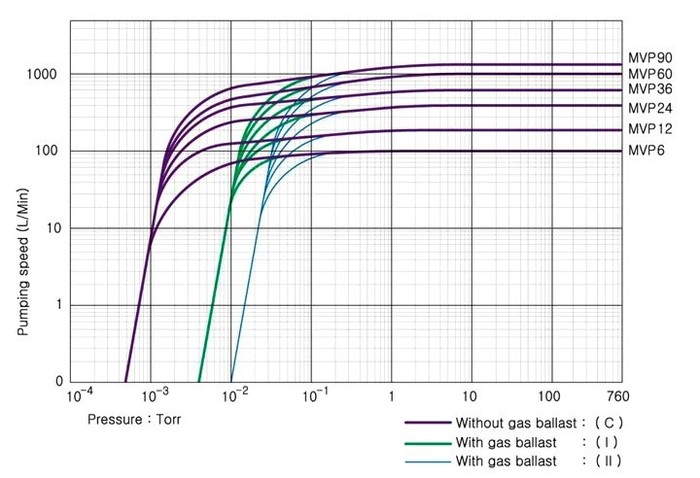

五、抽速曲线
